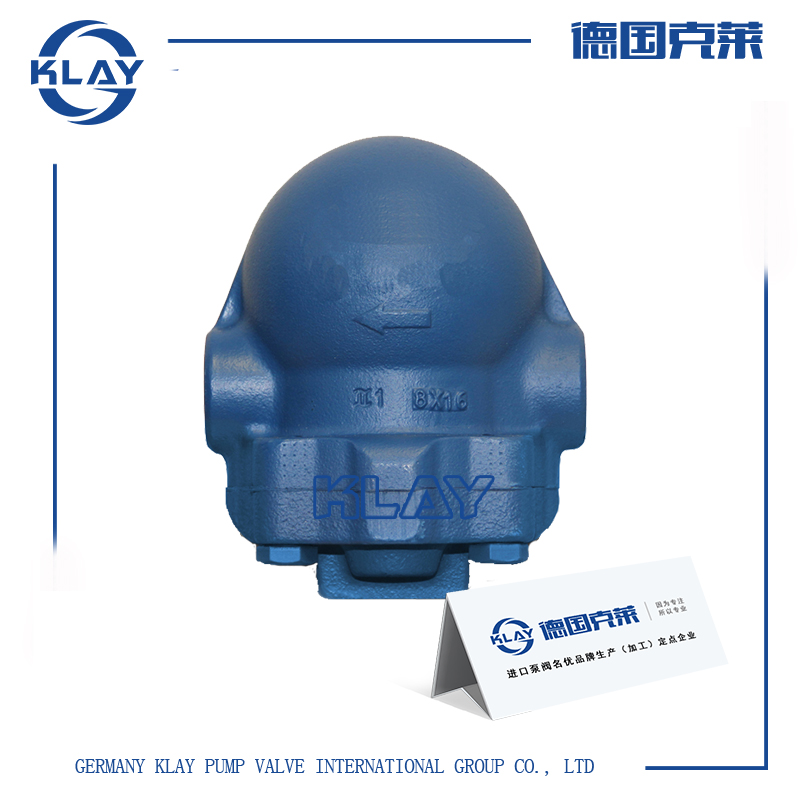

進口自由浮球式蒸汽疏水閥
- 訂購說明:
- ·克萊產品:如有指定型號標準,請直撥銷售熱線咨詢價格,了解詳情!
- ·技術支持:如沒有指定產品型號規格,請把工況要求、設計圖紙、技術規范,發送傳真或郵件至本公司。
- ·產品訂貨參數:通徑(DN),公稱壓力(Mpa),溫度(℃),連接方式(螺紋、法蘭、對夾等)。
- ·產品驅動方式:手動、蝸輪、氣動、電動等。
- ·產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
- ·報價確認:本公司提供報價清單及技術標準說明至客戶確認,在雙方技術各方面確認后再擬定合同。
- ·閥門質量要求、質量標準、供方對質量負責的條件:按國家有關質量標準。
一、進口自由浮球式蒸汽疏水閥產品詳情
是自動閥門尤其對壓力低、排水量低和溫度穩定性要求高,不宜帶存凝結水的蒸汽設備更為適用。本產品根據浮力的原理, 使閥體內的浮球隨水位變化作升降運動,以達到閥門啟閉,即排水阻汽的作用。能連續排水、性能穩定、排水量大、漏水量小。能排連續飽和水,至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。有自動排冷空氣裝置,無汽鎖現象,工作平衡無噪音。
二、進口自由浮球式蒸汽疏水閥技術參數
公稱通徑:DN15-DN50
節能效果:15%~40%
較低工作壓力:0.01Mpa
較高允許溫度:425℃
較小過冷度:0℃
較高允許背壓率:85%
閥體:鑄鐵碳鋼
閥蓋:鑄鐵、碳鋼
浮球:不銹鋼
閥座:不銹鋼
墊片:不銹鋼、金屬纏繞墊片
內置過濾網:不銹鋼
三、進口自由浮球式蒸汽疏水閥工作原理
利用浮力原理,浮球根據凝結水量的多少隨水位的變化而作升降,自動調節閥座孔的開度,連續排放凝結水。當凝結水停止進入時,浮球靠自重降到底部,關閉排水閥座孔。由于排水閥座孔在凝結水水位以下,水汽自然分離,形成水封,達到無蒸汽泄漏。
四、進口自由浮球式蒸汽疏水閥性能特點
1、對凝結水的發生量適應性強,既可間歇排放,又可連續排放;
2、內部裝有大排量的雙閥座差壓機械和SCCV關閉系統,體積小而排量大;
3、內部零件采用不銹鋼制造,并且安裝在閥蓋上,維修保養方便;
4、背壓率高;
5、汽水分離可靠:(水汽經U型通道從閥下部進入),閥內處于水封狀態,阻止蒸汽泄漏;
6、敝口形的浮子抗水擊,吊桶上設有溢出排氣孔,可防止蒸汽汽鎖,空氣氣堵現象。(非凝結性的高溫空氣也可排除);
7、與杠桿機械結合可制成高壓閥。
五、進口自由浮球式蒸汽疏水閥外形尺寸
口徑 | 尺寸 | |||||||
DN | L | H | D | D1 | D2 | b | f | Z-фd |
15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-ф14 |
20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-ф14 |
25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-ф14 |
25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-ф14 |
32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-ф18 |
40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-ф18 |
50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-ф18 |
50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-ф18 |
65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-ф18 |
80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-ф18 |
100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-ф18 |
125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-ф18 |
150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-ф23 |
溫馨提示:
本文中所述文字、數據、品牌、圖片僅用于參考,如需查看更多的進口自由浮球式蒸汽疏水閥性能參數、結構尺寸、價格等詳情請聯系我們。
