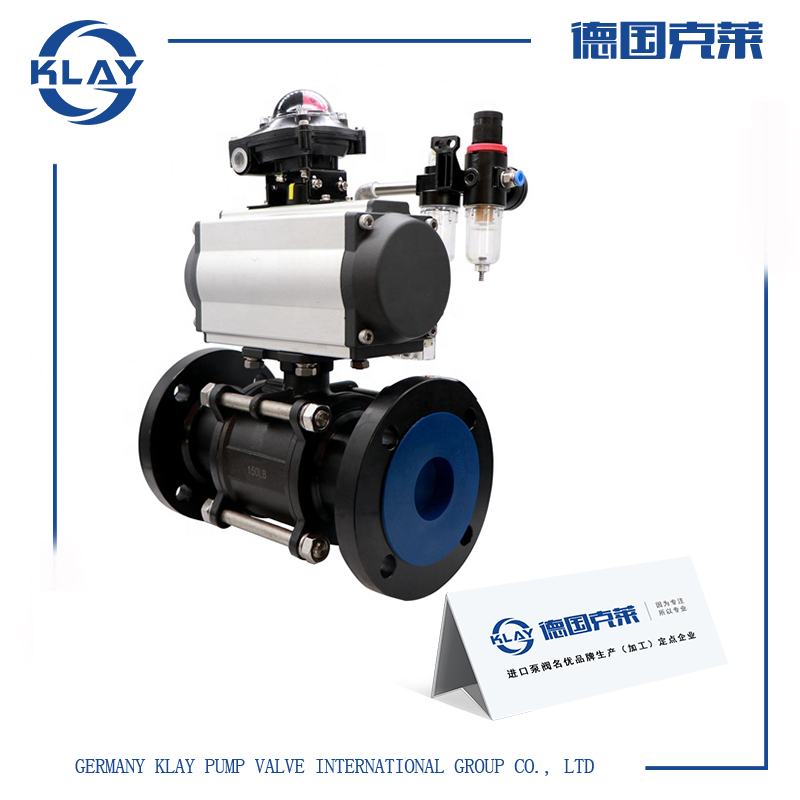

進口氣動三片式法蘭球閥
- 訂購說明：
- ·克萊產品：如有指定型號標準，請直撥銷售熱線咨詢價格，了解詳情！
- ·技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
- ·產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
- ·產品驅動方式：手動、蝸輪、氣動、電動等。
- ·產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
- ·報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
- ·閥門質量要求、質量標準、供方對質量負責的條件:按國家有關質量標準。
?產品介紹一、進口氣動三片式法蘭球閥產品詳情
適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、醋酸、氧化性介質、尿素等多種介質。產品可應用于造紙、石化、化工、冶金、電力、石油、輕工等工業部門的自動化控制系統中。
二、進口氣動三片式法蘭球閥技術參數
公稱通徑：DN15-200mm
鏈接方式：三片式法蘭
氣缸選配：KT系列、KW系列、KTSeries、KW Series
氣缸形式：雙作用、單作用(彈簧復位)
控制方式：開關型、調節型、三段式(開度可調)
公稱壓力：6、10、16bar(如需更高壓力，請注明要求。)
氣源壓力：雙作用：4-8bar、單作用：5-8bar
介質溫度：W1：-40~180℃ 、W5：-20~80℃、W7：-40~160℃
環境溫度：標準型：-20~80℃
閥體材質：碳鋼(C)、不銹鋼(P4、P6)
密封材質：聚四氟乙烯(F)
三、進口氣動三片式法蘭球閥工作原理
只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥較適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
四、進口氣動三片式法蘭球閥優勢特點
進口氣動三片式法蘭球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造，結構合理、造型美觀。閥座采用彈性密封結構，密封好，啟閉輕。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥、三片式法蘭球閥連接形式另有對焊(BW)承插焊(SW),并均可帶支架平臺和鎖定裝置?？稍O置90°開關定位機構，根據需要加鎖以免誤操作。
五、進口氣動三片式法蘭球閥結構尺寸
| 通徑DN | L | A | H | K | N-Φd |
| 15 | 130 | 160 | 290 | 65 | 4-12 |
| 20 | 150 | 160 | 310 | 75 | 4-12 |
| 25 | 160 | 190 | 350 | 85 | 4-12 |
| 32 | 180 | 190 | 370 | 100 | 4-16 |
| 40 | 200 | 206 | 406 | 110 | 4-16 |
| 50 | 230 | 216 | 446 | 125 | 4-16 |
| 65 | 290 | 260 | 550 | 145 | 4-16 |
| 80 | 310 | 286 | 596 | 160 | 8-16 |
| 100 | 350 | 340 | 690 | 180 | 8-16 |
溫馨提示：
本文中所述文字、數據、品牌、圖片僅用于參考，如需查看更多的進口氣動三片式法蘭球閥型號參數、結構原理、價格等詳情請聯系我們。
