進口氣動壓力調節閥

一、進口氣動壓力調節閥產品詳情

是由多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。氣動壓力調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質，特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。

二、進口氣動壓力調節閥技術參數

閥體型式：	直通鑄造球型閥
公稱通徑：	DN20 、25 、32 、40 、50 、65 、80 、100 、200
公稱壓力：	PN 1.6、2.5、4.0、6.4、10.0Mpa
	ANSI 150、300、 600Lb
	JIS 10K、20K、30K、40K
連接方式：	法蘭：FF、RF、RTJ、等
	螺紋：（適用于 1”以下）
	焊接：SW、BW
法蘭距：	符合IEC 534
閥蓋形式：	標準型、加長型（散熱、低溫、波紋管密封）
填　　料：	V型聚四氟乙烯、柔性石墨填料等
密封墊：	金屬夾石墨密封墊、聚四氟乙烯墊
執行機構：	氣動：多彈簧執行機構 、單彈簧執行機構
	電動：3810L系列 、PSL系列

閥芯型式：	單座柱塞
流量特性：	等百分比、線性 、快開
內件材質：	標準材質組合及使用溫度、壓力范圍請參閱附錄

閥體	型式	直通	閥蓋	型式	標準、加長型
	材質	WCB、WC9、304、316等		材質	WCB、WC9、304、316等
閥芯	特性	直線、等百分比、快開	填料	“V”型PTFE、柔性石墨、波紋管
	材質	304、304+STL/PTFE、316、316+STL/PTFE
執行器	氣動:見表8
	電動:見表7
定位器	電氣閥門定位器、智能型數字定位器
附件	電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等

三、進口氣動壓力調節閥工作原理

是一種壓力平衡式調節閥，采用籠式套筒導向、雙密封結構，配用多彈簧氣動薄膜執行機構，執行機構高度低、重量輕、裝備簡便。進口氣動壓力調節閥閥芯采用籠式套筒閥芯，將氣源壓力變換為閥芯的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力連續調節。上海臺臣氣動壓力調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許泄露小、閥前后壓差較大的工作場合。

四、進口氣動壓力調節閥性能特點

主要適用于管線上介質流量調節、壓力穩定、安全等系統中，具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。

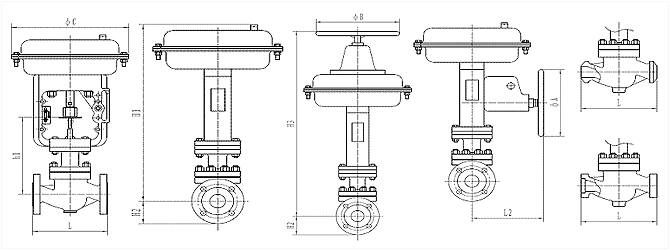

五、進口氣動壓力調節閥外形尺寸

閥門尺寸		L						H1	H2	h1	H3	C	B	A	L2	執行機構
inch	mm	ANSI150 PN16、25		ANSI300 PN40		ANSI600PN64、100
3/4	20	184	7.25	184	7.25	206	8.12	425	53	213	704	288	200	200	289	KHB-22
1	25	184	7.25	184	7.25	210	8.25	435	58	218	710	288	200	200	289	KHB-22
1 1/4	32	200	7.87	200	7.87	251	9.88	448	70	231	722	288	200	200	289	KHB-22
1 1/2	40	222	8.75	222	8.75	251	9.88	448	75	231	722	288	200	200	289	KHB-23
2	50	254	10	254	10	286	11.25	487	83	255	740	288	200	200	289	KHB-23
2 1/2	65	276	10.88	276	10.88	311	12.25	628	93	311	884	360	355	355	347	KHB-34
3	80	298	11.75	317	12.50	337	13.25	645	98	328	902	360	355	355	347	KHB-34
4	100	352	13.88	368	14.50	394	15.50	656	115	328	913	360	355	355	347	KHB-34
5	125	420	16.53	400	15.75	500	19.69	806	125	389	1274	470	570	570	476	KHB-45
6	150	451	17.75	473	18.62	508	20.00	857	143	440	1325	470	570	570	476	KHB-45
8	200	600	21.38	568	22.38	610	24	926	180	514	1394	470	570	570	476	KHB-45

溫馨提示：
本文中所述文字、數據、品牌、圖片僅用于參考，如需查看更多的進口氣動壓力調節閥性能參數、結構尺寸、價格等詳情請聯系我們。
