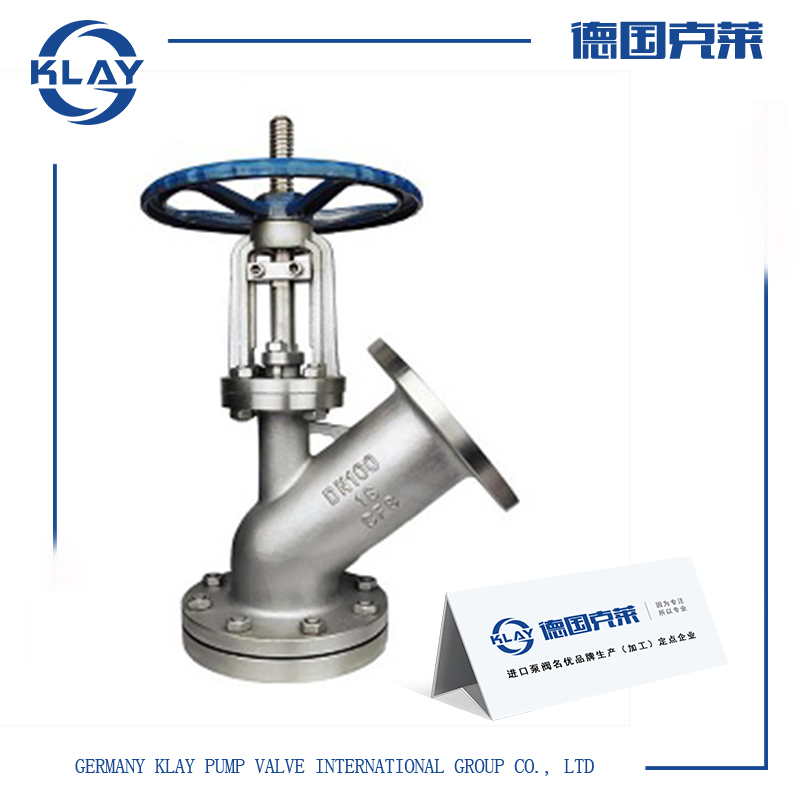

進口上展式放料閥
- 訂購說明:
- ·克萊產品:如有指定型號標準,請直撥銷售熱線咨詢價格,了解詳情!
- ·技術支持:如沒有指定產品型號規格,請把工況要求、設計圖紙、技術規范,發送傳真或郵件至本公司。
- ·產品訂貨參數:通徑(DN),公稱壓力(Mpa),溫度(℃),連接方式(螺紋、法蘭、對夾等)。
- ·產品驅動方式:手動、蝸輪、氣動、電動等。
- ·產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
- ·報價確認:本公司提供報價清單及技術標準說明至客戶確認,在雙方技術各方面確認后再擬定合同。
- ·閥門質量要求、質量標準、供方對質量負責的條件:按國家有關質量標準。
一、進口上展式放料閥產品詳情
主要用于儲料罐、 反應釜及其他容器的底部排放物料,閥門采用法蘭或對接焊與設備連接并位于其底部,防止了工藝介質通常在容器出口的殘留現象。根據實際情況的需要分為上展式、下展式做成的;上展式用于有攪拌器放料閥的反應釜放料;而下展式放料閥 用于框式錨式攪拌器的反應釜放料。
二、進口上展式放料閥技術參數
公稱通徑:DN25-DN250
公稱壓力:1.0Mpa-2.5Mpa
適用溫度:-30℃~380℃
閥體材質:碳鋼、不銹鋼
閥座材質:硬質合金
閥瓣材質:WCB+STL;F304+STL
閥桿材質:不銹鋼
密封面:硬質合金/PTFE
填料材質:PTFE;柔性石墨
適用介質:水、顆粒、油品
三、進口上展式放料閥安裝說明
安裝上展式放料閥時,請在垂直方向上,使手輪或執行機構安裝在下方。避免水平安裝,否則由閥桿的偏加重而引起的偏心會導致閥座部位或密封部位發生泄漏。另外,使閥座面和容器的內底面在同一水平線上。還要注意的是本閥門容器設計、制造的入口側的連接尺寸比閥門口徑要大。
四、進口上展式放料閥優勢特點
1.通過槽內的液壓,使閥座面的接觸壓力變高,取得良好的閥門關斷性。
2.閥門打開的時候,依靠內閥,能夠有效沖散水槽底部積存的沉淀物層。
3.閥體的標準規格是不銹鋼材料,所以具有優越的耐腐蝕性和耐用性。
4.因為Cv值很大,所以能讓容器內的流體在短時間內流出來,流路的平滑結構不會讓流體在閥體內停滯。
五、進口上展式放料閥結構尺寸
DN | D | D1 | D2 | D3 | D4 | B | E | N-Ф | H |
50 | 160 | 125 | 100 | 70 | 160 | 16 | 3 | 4-18 | 395 |
65 | 180 | 145 | 120 | 85 | 180 | 18 | 3 | 4-18 | 490 |
80 | 195 | 160 | 135 | 95 | 195 | 20 | 3 | 8-18 | 500 |
100 | 215 | 180 | 155 | 130 | 215 | 20 | 3 | 8-18 | 590 |
125 | 245 | 210 | 185 | 140 | 245 | 22 | 3 | 8-18 | 750 |
150 | 280 | 240 | 210 | 165 | 280 | 24 | 3 | 8-23 | 800 |
200 | 335 | 295 | 265 | 230 | 335 | 26 | 3 | 12-23 | 900 |
溫馨提示:
本文中所述文字、數據、品牌、圖片僅用于參考,如需查看更多的進口上展式放料閥型號參數、結構原理、價格等詳情請聯系我們。
