進口氣動衛生級對夾蝶閥

    訂購說明:
  • ·克萊產品:如有指定型號標準,請直撥銷售熱線咨詢價格,了解詳情!
  • ·技術支持:如沒有指定產品型號規格,請把工況要求、設計圖紙、技術規范,發送傳真或郵件至本公司。
  • ·產品訂貨參數:通徑(DN),公稱壓力(Mpa),溫度(℃),連接方式(螺紋、法蘭、對夾等)。
  • ·產品驅動方式:手動、蝸輪、氣動、電動等。
  • ·產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
  • ·報價確認:本公司提供報價清單及技術標準說明至客戶確認,在雙方技術各方面確認后再擬定合同。
  • ·閥門質量要求、質量標準、供方對質量負責的條件:按國家有關質量標準。
在線訂購
?產品介紹?產品介紹

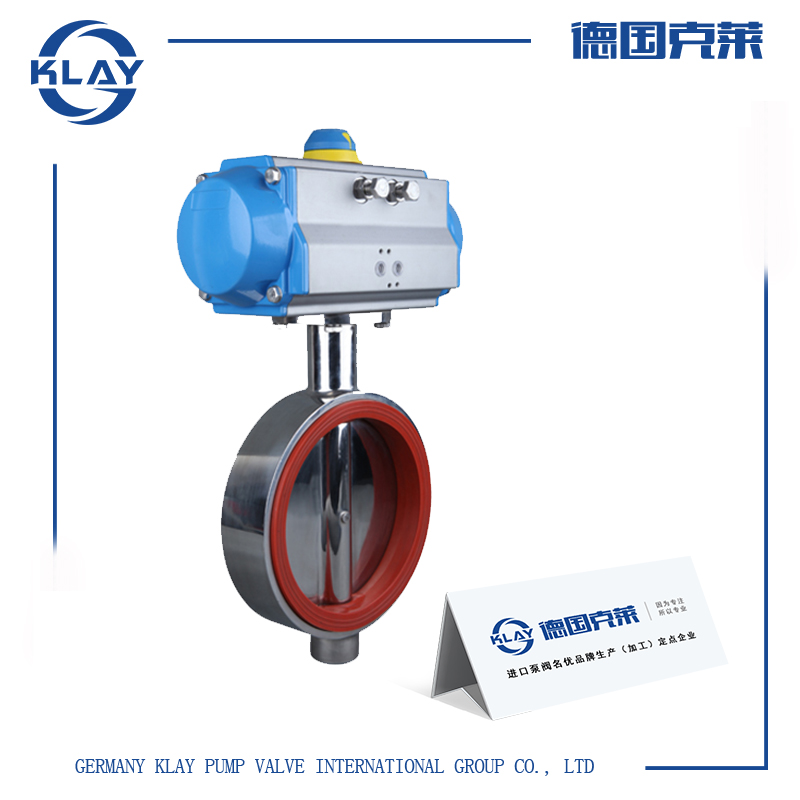

一、進口氣動衛生級對夾蝶閥產品詳情

德國克萊衛生級氣動蝶閥是一款衛生型、自動或手動操作的蝶閥,適合于不銹鋼管道系統內的各類應用。蝶閥既可通過一個氣動頭進行遙控操作,也可以通過一個手柄進行手動操作。 氣動衛生級蝶閥有三種標準款型,即常閉(NC)型,常開(NO)型和空氣/空氣(A/A)型。 氣動執行器將一個活塞的軸向運動轉換為閥門軸的90°旋轉運動。當閥門體內的圓形蝶片接觸到蝶閥的密封圈上時,執行器的扭矩變大,關閉閥門,選擇不同的手動操作用的手柄可將閥門機械式鎖定在開啟,關閉,中間或其它的位置上。實現對流量進行調節。

二、進口氣動衛生級對夾蝶閥技術參數

公稱通徑:DN15-DN150

工作壓力:0-10bar

工作溫度:-20℃~135℃

滅菌溫度:150℃(MAX 20min)

連接方式:焊接/快裝/螺紋/法蘭

密封材質:EPDM / FPM

外表面處理:R≤1.6μm

內表面處理:R≤0.8μm / 內面#320-#400拋光精加工

與介質接觸的部件:SUS304L/SUS316L(14307/14404)鍛造

不與介質接觸的部件:304(1.4301)

控制氣源壓力:5bar-8bar 焊接端標準:DIN11850系列

三、進口氣動衛生級對夾蝶閥工作原理

進口氣動衛生級蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在衛生級蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則為全開狀態。衛生級氣動蝶閥不僅結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小、而且驅動力矩小,操作簡便、迅速,并且還可同時具有良好的流量調節功能和關閉密封特性。在完全開啟時,具有較小的流阻,當開啟在大約15°至70°之間時,又能進行靈敏的流量控制,因而在大口徑的調節領域,蝶閥的應用非常普遍;衛生級蝶閥閥板的運動帶有擦拭性,因而該蝶閥可用于帶懸浮固定顆粒的介質,依據密封件的強度也可用于粉狀和顆粒狀介質。

四、進口氣動衛生級對夾蝶閥優勢特點

1 、衛生級氣動蝶閥橡膠密封圈與閥板均采用進口件,保證了蝶閥的使用性能和使用壽命。

2 、蝶閥采用高精度數控車床精車閥體,保證了蝶閥可靠的互換性,免去了因更換橡膠而不能保證其使用性能的麻煩。

3 、閥桿鑲裝尼龍軸套,減小了磨擦力因而開啟靈活輕松。

4 、鋼件均采用不銹鋼制作,橡膠采用食品橡膠,衛生質量高。

5 、閥體通徑與管道內徑等徑,開啟時窄而呈流線型的閥板與流體方向一致,流量大而阻力小,無物料積聚。

6 、手柄采用扳動式和拉動式,可承受較大操作力矩,不易扳斷。
