進口氣動調節蝶閥
- 訂購說明:
- ·克萊產品:如有指定型號標準,請直撥銷售熱線咨詢價格,了解詳情!
- ·技術支持:如沒有指定產品型號規格,請把工況要求、設計圖紙、技術規范,發送傳真或郵件至本公司。
- ·產品訂貨參數:通徑(DN),公稱壓力(Mpa),溫度(℃),連接方式(螺紋、法蘭、對夾等)。
- ·產品驅動方式:手動、蝸輪、氣動、電動等。
- ·產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
- ·報價確認:本公司提供報價清單及技術標準說明至客戶確認,在雙方技術各方面確認后再擬定合同。
- ·閥門質量要求、質量標準、供方對質量負責的條件:按國家有關質量標準。
?
?產品介紹

一、進口氣動調節蝶閥產品詳情

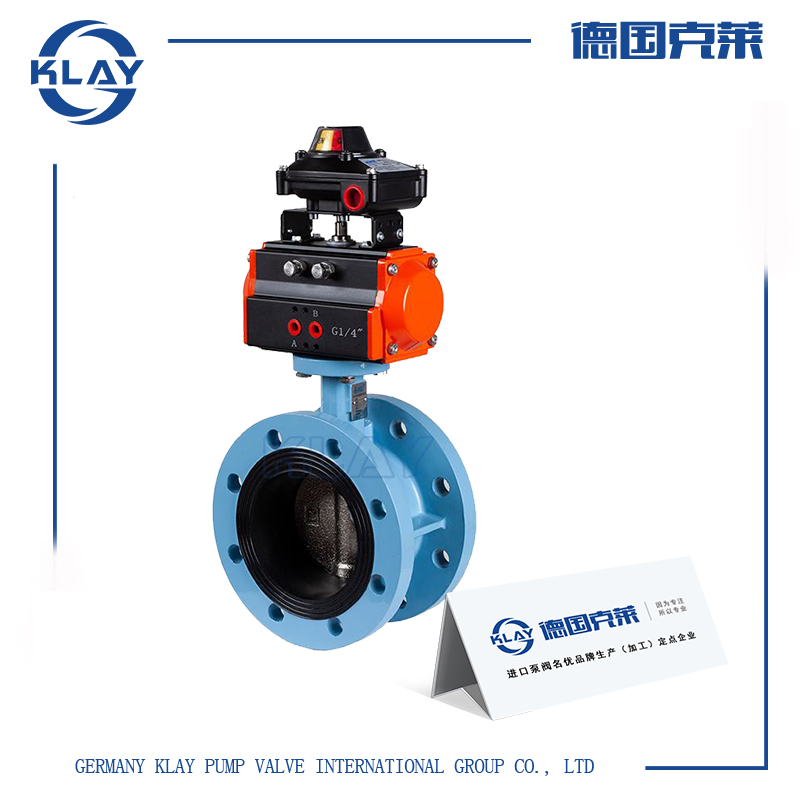

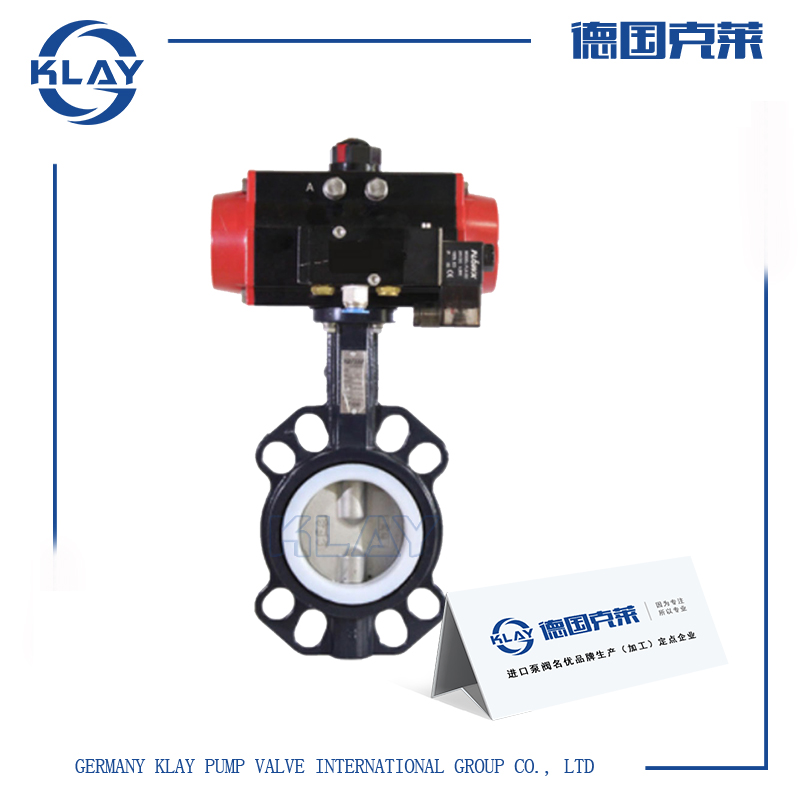

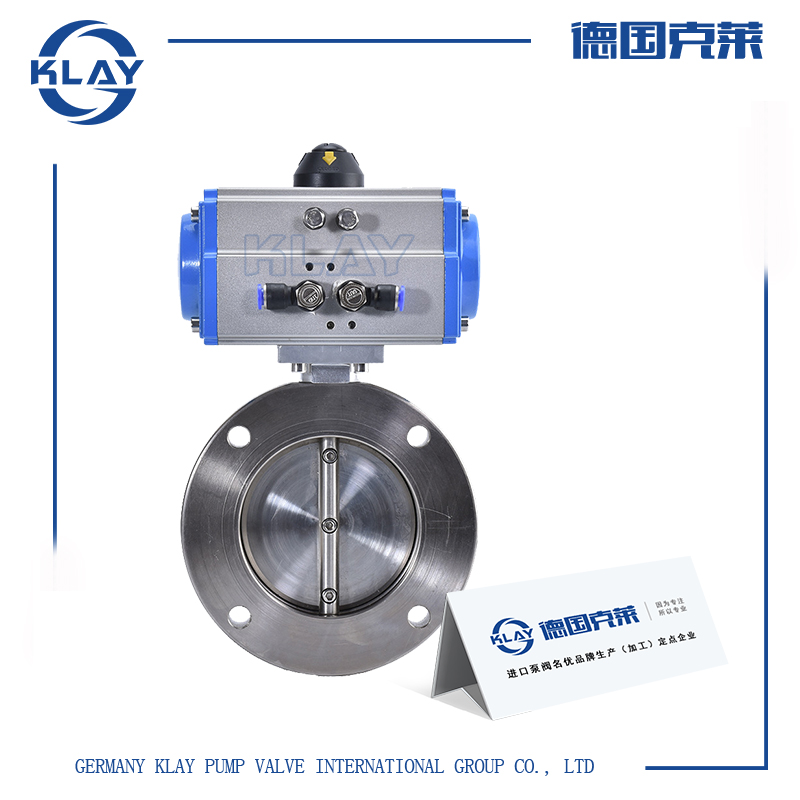

是由氣動執行機構及金屬密封(或軟密封)蝶閥閥體組成,外配氣動閥門定位器,輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉,因此進口氣動調節蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。氣動調節蝶閥是調節流量和截斷流體的最佳裝置。二、進口氣動調節蝶閥技術參數
閥體形式 | 直通鑄造蝶閥 |
---|---|
公稱通徑 | DN50~600mm |
公稱壓力 | PN1.0、1.6、2.5MPa |
法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
連接形式 | 法蘭式、對夾式、焊接式 |
閥蓋形式 | 一體式 |
壓蓋型式 | 壓蓋壓緊式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
三、進口氣動調節蝶閥工作原理
具有結構簡單緊湊,加工方便,易制成大口徑,具有自清洗作用,阻力系數小,流通能力大。外加配閥門定位器,輸入控制信號(4-20mADC)及0.4-0.7MPa的氣源即可控制運轉。氣動調節蝶閥適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露),高溫高壓工況可選用三偏心硬密封閥體。氣動調節蝶閥是自動化控制系統中調節流量和截斷流體的最佳裝置。四、進口氣動調節蝶閥性能特點
1、簡單、體積小、重量輕、流阻小、流量系數大,密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元;
2、智能氣動蝶閥采用電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的4-20mA DC電流信號,由調節器將壓縮空氣,轉換成氣源壓力信號輸入輸出,改變閥板的旋轉角度(0-90°任意角度),具有較好的調節控制流量等參數;
3、氣動執行機構采用活塞式氣缸及曲臂轉換結構,輸出力矩大,體積精小,采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸,無油潤滑,磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑,確保傳動軸不摩損。
五、進口氣動調節蝶閥外形尺寸
公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 |
L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 |
H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 |
n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 |
H1 | 根據所配執行機構而定 | |||||||||||||
A、A1 | 根據閥門所需力矩而定,配置執行器型號不同,外形尺寸也不相同 | |||||||||||||
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
溫馨提示:
本文中所述文字、數據、品牌、圖片僅用于參考,如需查看更多的進口氣動調節蝶閥性能參數、結構尺寸、價格等詳情請聯系我們。
