進口先導式電磁閥
- 訂購說明:
- ·克萊產品:如有指定型號標準,請直撥銷售熱線咨詢價格,了解詳情!
- ·技術支持:如沒有指定產品型號規格,請把工況要求、設計圖紙、技術規范,發送傳真或郵件至本公司。
- ·產品訂貨參數:通徑(DN),公稱壓力(Mpa),溫度(℃),連接方式(螺紋、法蘭、對夾等)。
- ·產品驅動方式:手動、蝸輪、氣動、電動等。
- ·產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
- ·報價確認:本公司提供報價清單及技術標準說明至客戶確認,在雙方技術各方面確認后再擬定合同。
- ·閥門質量要求、質量標準、供方對質量負責的條件:按國家有關質量標準。

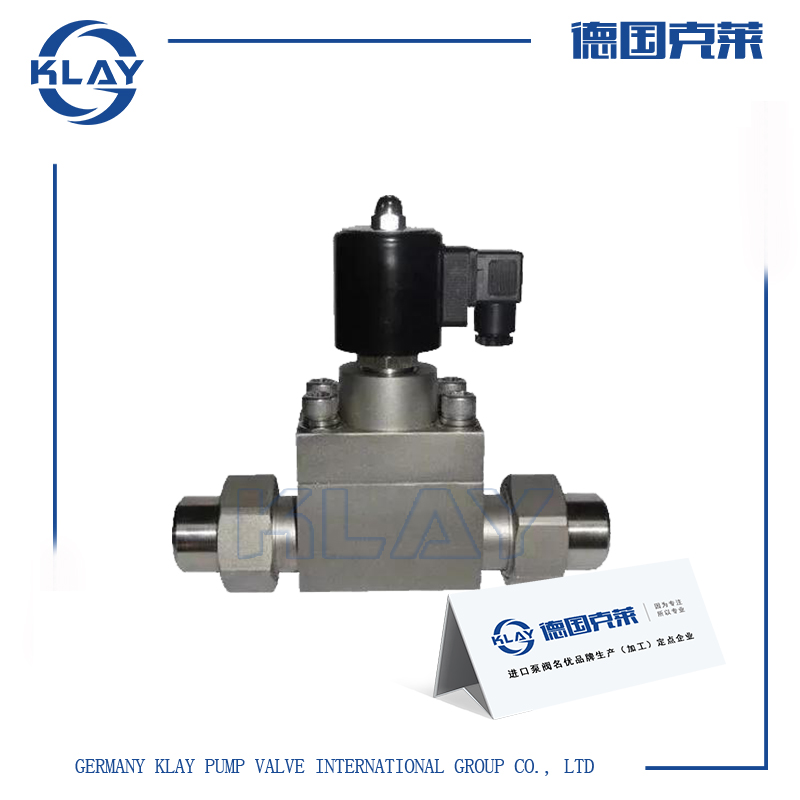

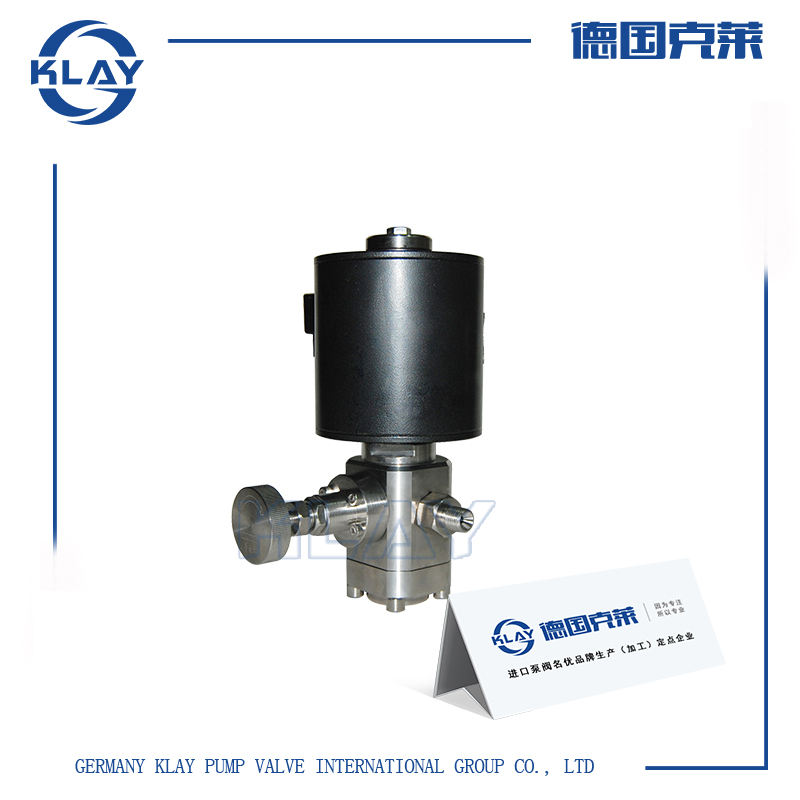

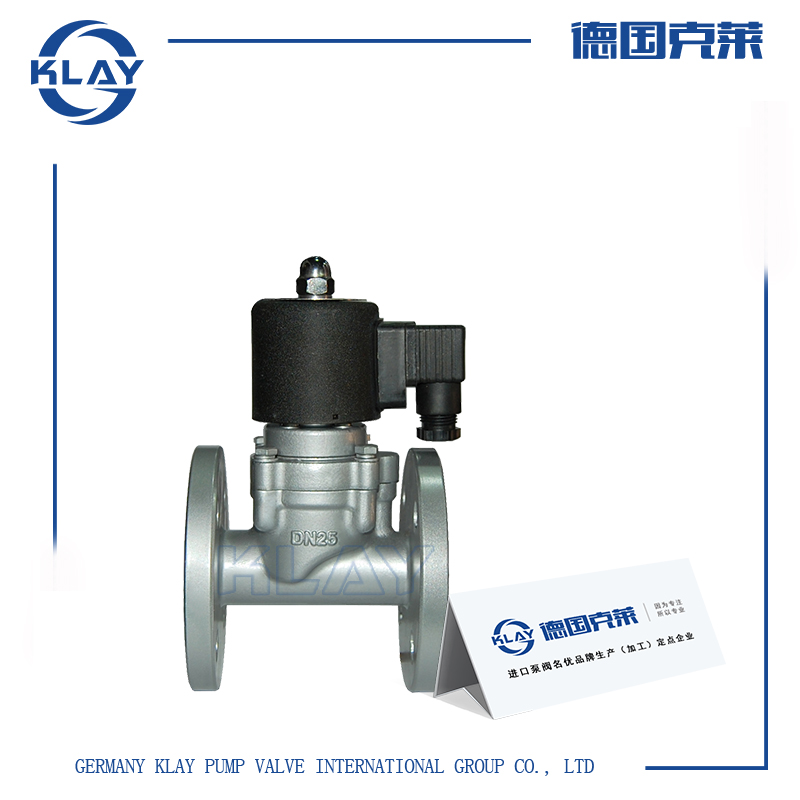

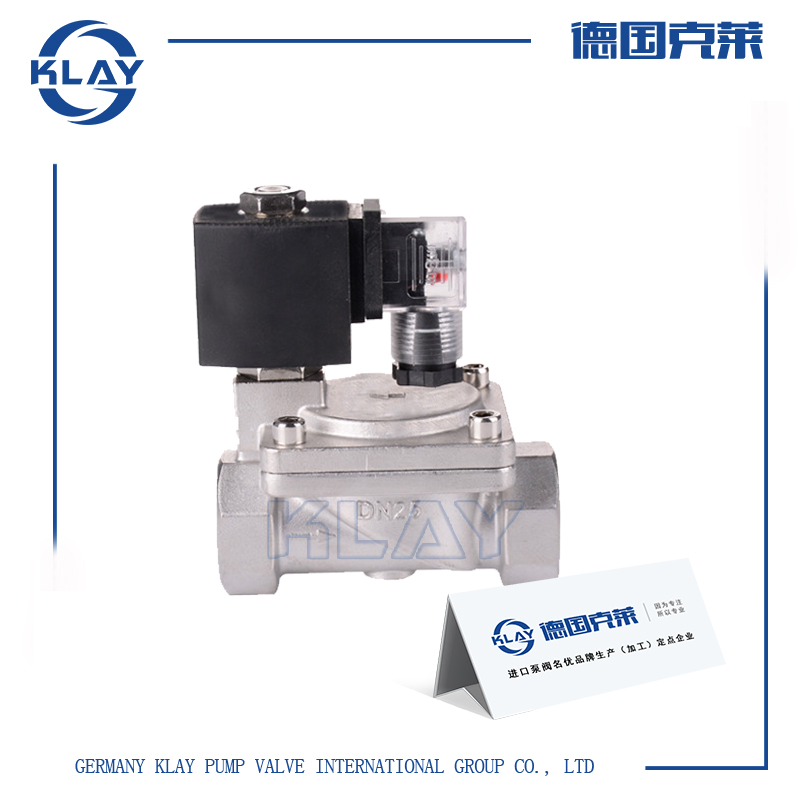

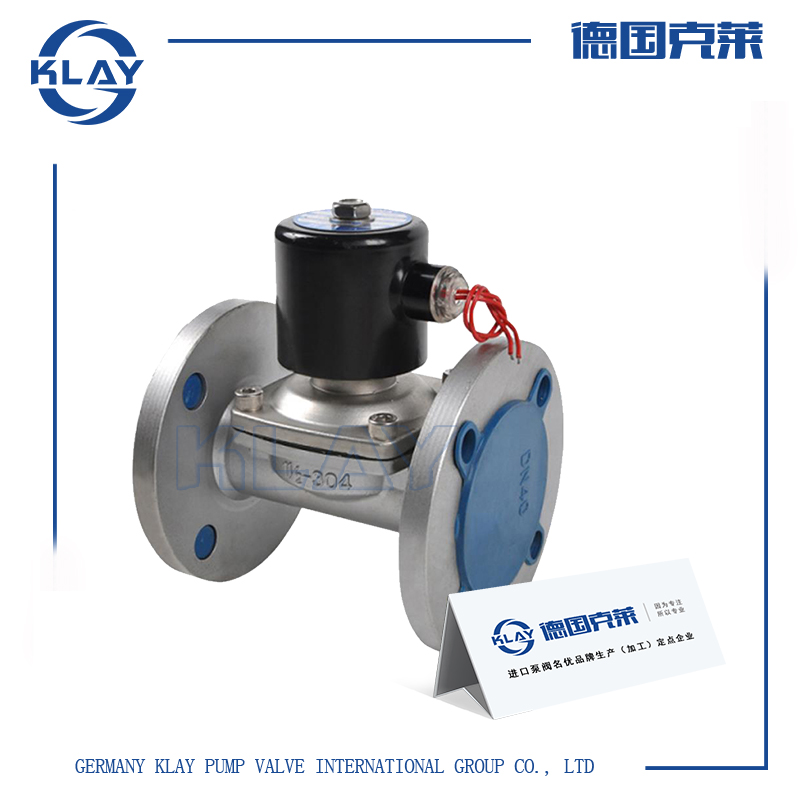

一、進口先導式電磁閥產品詳情
主要分為先導閥部分和主閥兩個部分;這兩個部分通過內腔的先導孔相連,另外其他的主要部件包括:動鐵芯、靜鐵芯、電磁閥線圈、彈簧等。二、進口先導式電磁閥技術參數
動作方式:直動式、先導式
控制方式:常閉型、常開型
閥體材質:304不銹鋼、316不銹鋼、316L不銹鋼、PVC、PP、UPVC、CPVC、PTFE
電源電壓:DC12V、DC24V、DC36V、DC72V、DC110V、AC110V、AC220V、AC380V
壓力范圍:0-0.1MPa、0.6MPa、1.6MPa、2.5MPa、4.0MPa、6.3MPa、10MPa~300MPa
介質溫度:-196℃、-100℃、-40℃、0-80℃、0-150℃、+200℃、+300℃
防護型式:普通型、防塵型、防水型、防爆型
防爆等級:ExmbIICT4、ExdIIBT4、ExdIICT5、ExdIICT6
連方式:內螺紋、外螺紋、法蘭、卡套、焊接、活接
三、進口先導式電磁閥工作原理
線圈通電之后,先導孔因為電磁力而打開,這時候上腔壓力快速下降,在閥芯的周圍就形成了壓差,且下面的壓力更大。流體的壓力推動著電磁閥的關閉件向上移動,此時閥門就可以打開。
當電磁閥斷電之后,彈簧的恢復力把先導孔關閉,入口的壓力通過旁通孔形成上面的壓力較高,而流體的壓力推動著電磁閥關閉件向下移動,電磁閥關閉。
四、進口先導式電磁閥性能特點
1、先導式的好處是電磁頭小,功耗小,節省能源,更重要的是發熱小,線圈不易燒毀,可以長時間通電,這一點尤其被人重視。
2、先導式電磁閥和直通式電磁閥相比,雖然復雜,但是可以比前者實現更高更精確的控制效果,能夠控制閥口的開關速度,對于降低液壓沖擊有很好的效果,具體看實現形式。對于精度要求不高的應用場合,可以用直通式電磁閥。
五、進口先導式電磁閥外形尺寸
G | L | K | A | B | C | H | J | ||
常閉 | 常開 | 常閉 | 常開 | ||||||
G1/4 | 50 | 76 | 71 | *** | 85 | *** | 38 | 36 | 26 |
G3/8 | 50 | 76 | 71 | *** | 85 | *** | 38 | 36 | 26 |
G1/2 | 50 | 76 | 71 | *** | 85 | *** | 38 | 36 | 26 |
G1/2 | 66 | 76 | 71 | 97 | 91 | 111 | 44 | 36 | 26 |
G3/4 | 60 | 76 | 80 | *** | 96 | *** | 44 | 36 | 31 |
G3/4 | 83 | 76 | 97 | 111 | 117 | 131 | 65 | 36 | 41 |
G1 | 83 | 76 | 97 | 111 | 117 | 131 | 65 | 36 | 41 |
G1 1/4 | 133 | 76 | 108 | 1PD22 | 140 | 154 | 96 | 36 | 56 |
G1 1/2 | 133 | 76 | 108 | 1PD22 | 140 | 154 | 96 | 36 | 56 |
G2 | 160 | 76 | 124 | 138 | 167 | 178 | 113 | 36 | 76 |
溫馨提示:
本文中所述文字、數據、品牌、圖片僅用于參考,如需查看更多的進口先導式電磁閥性能參數、結構尺寸、價格等詳情請聯系我們。
